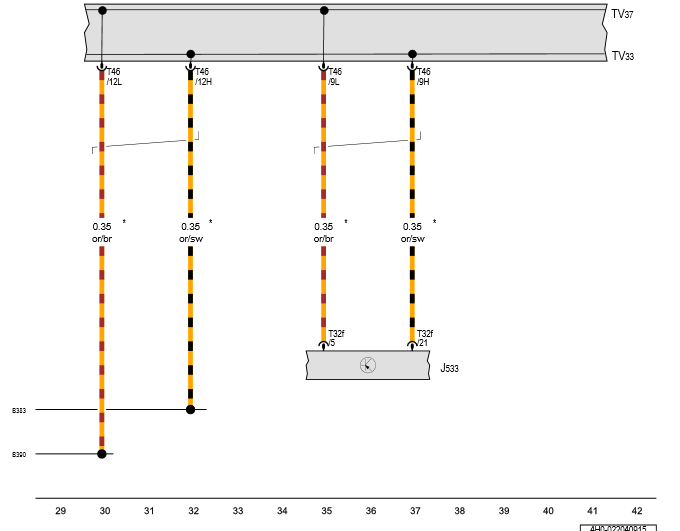

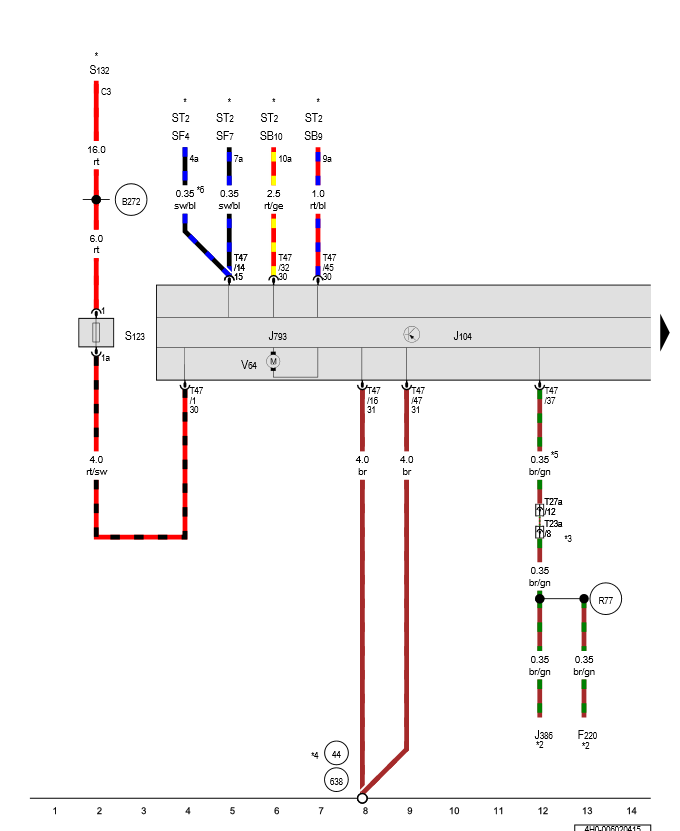

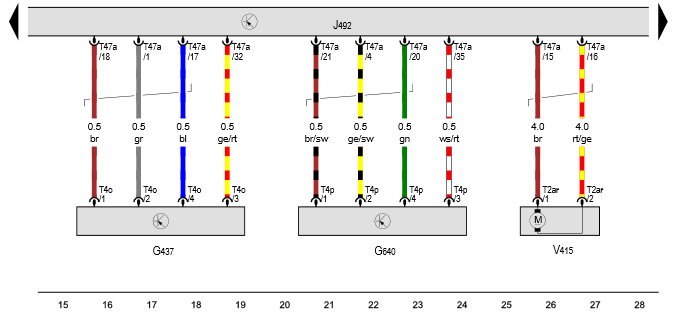

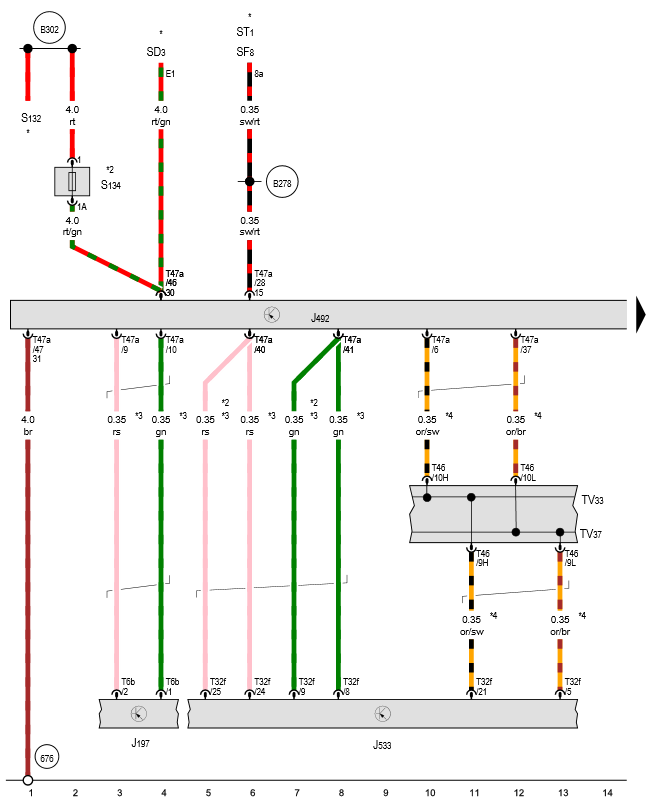

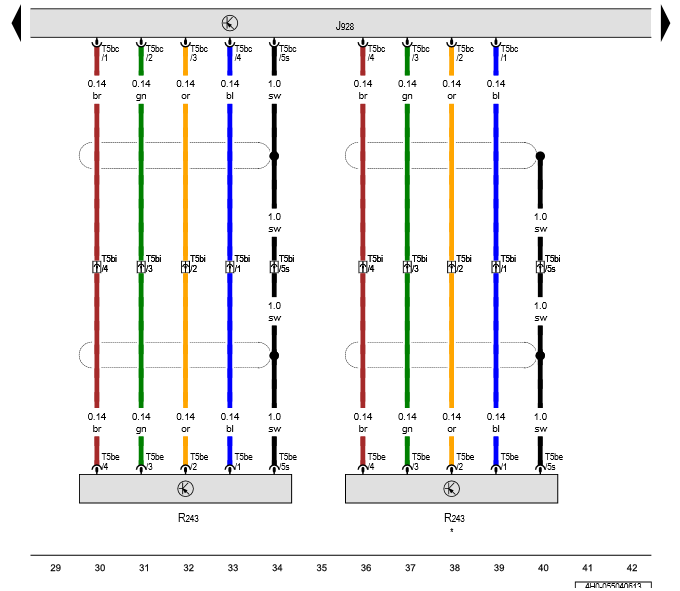

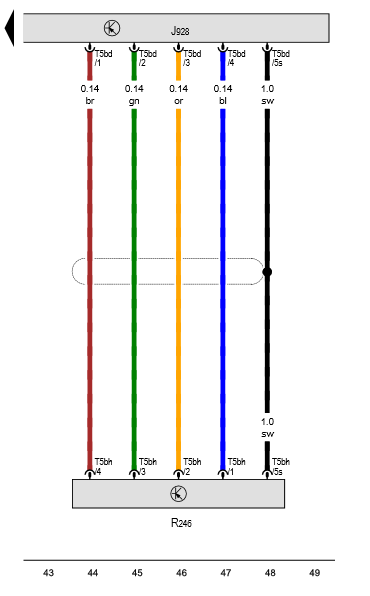

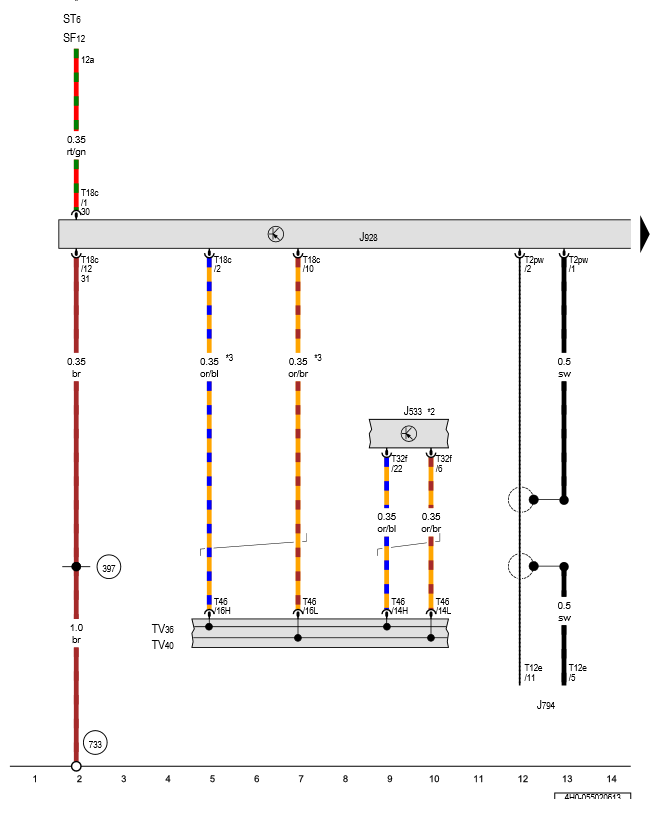

Назначение контактов разъёма диагностического интерфейса шин данных -J533-

-T32f- (A)	Наименование		-T32f- (A)	Наименование
1			17	Шина LIN B481 соединение 17 в главном жгуте проводов
2	Шина CAN Extended, Low		18	Шина CAN Extended, High
3	Штекерный разъем, 16-контактный -T16- , диагностический разъем		19	Штекерный разъем, 16-контактный -T16- , диагностический разъем
4	Шина CAN-комфорт, Low		20	Шина CAN-комфорт, High
5	Шина CAN-привод, Low		21	Шина CAN-привод, High
6	Шина CAN комбинации приборов, low		22	Шина CAN комбинации приборов, high
7	Шина FlexRay, блок управления ABS -J104-		23	Шина FlexRay, блок управления ABS -J104-
8	Шина FlexRay, блок управления системы регулирования клиренса -J197- блок управления полного привода -J492-		24	Шина FlexRay, блок управления системы регулирования клиренса -J197- блок управления полного привода -J492-
9	Шина FlexRay, блок управления электроники датчиков -J849-		25	Шина FlexRay, блок управления электроники датчиков -J849-
10	Шина FlexRay, блок управления 2 круиз-контроля -J850-		26	Шина FlexRay, блок управления 2 круиз-контроля -J850-
11			27
12			28
13	Клемма 31, к 675 Точка подключения к массе 2 в багажном отсеке справа		29	Клемма 31, к 675 Точка подключения к массе 2 в багажном отсеке справа
14	Клемма 15, от блока предохранителей F -SF-		30
15			31
16	Клемма 30, от блока предохранителей F -SF-		32	Провод диагностики обрыва цепи B444 соединение 1 (диагностика) в главном жгуте проводки

1 - Диагностический интерфейс шин данных -J533-

A - Штекерный разъем, 32-контактный -T32f- , черный

B - Штекерный разъем, 2-контактный -T2gb- , шина MOST, черный

Назначение контактов разъёмов блока управления парковочного автопилота -J791-

-T16h- (A)	Наименование		-T12i- (B)	Наименование		-T12h- (C)	Наименование
1	Клемма 15, от блока предохранителей F -SF-		1	Электропитание передних датчиков		1
2	Задний предупреждающий зуммер парковочного ассистента -H15-		2	"Масса" переднего датчика		2	Задний правый центральный датчик парковочного ассистента -G205-
3			3	Передний предупреждающий зуммер парковочного ассистента -H22-		3	Задний левый центральный датчик парковочного ассистента -G204-
4	Кнопка включения парковочного ассистента -E266-		4	Передний предупреждающий зуммер парковочного ассистента -H22-		4	Задний правый датчик парковочного ассистента -G206-
5			5	Передний левый датчик парковочного ассистента -G255-		5	Задний левый датчик парковочного ассистента -G203-
6	Шина CAN, High комбинации приборов		6	Датчик парковочного ассистента, передний центральный левый -G254-		6	Задний правый датчик парковочного автопилота -G717-
7			7	Датчик парковочного ассистента, передний центральный правый -G253-		7
8	Клемма 31, к 51 Точка подключения к массе в багажном отсеке справа		8	Передний правый датчик парковочного ассистента -G252-		8	"Масса" заднего датчика
9	Контрольная лампа парковочного автопилота -K241-		9	Передний левый датчик парковочного автопилота, левая сторона а/м -G568-		9
10	Задний предупреждающий зуммер парковочного ассистента -H15-		10	Передний правый датчик парковочного автопилота, правая сторона а/м -G569-		10	Датчик парковочного автопилота, задний левый -G716-
11			11			11	Электропитание заднего датчика
12			12			12
13	Контрольная лампа парковочного ассистента -K136-
14
15	Шина CAN, Low комбинации приборов
16	Клавиша парковочного автопилота -E581-

A -	Штекерный разъем, 16-контактный -T16h- , коричневый

B -	Штекерный разъем, 12-контактный -T12i- , коричневый

C -	Штекерный разъем, 12-контактный -T12h- , черный



Парковочный ассистент, а/м с парковочным автопилотом
с сентября 2013 года

Клавиша парковочного ассистента, Клавиша парковочного автопилота, Блок управления парковочного автопилота, Контрольная лампа парковочного ассистента

E266-  Клавиша парковочного ассистента

E581-  Клавиша парковочного автопилота

J791-  Блок управления парковочного автопилота

K136-  Контрольная лампа парковочного ассистента

K241-  Контрольная лампа парковочного автопилота

ST1-  Блок предохранителей 1

SF4-  Предохранитель 4 в блоке предохранителей F

T12k-  Разъём, 12-контактный, чёрный

T16h-  Разъём, 16-контактный, коричневый

T17l-  Разъем, 17-контактный, в блоке реле с 7 гнёздами, чёрный

T17n-  Разъем, 17-контактный, в месте соединения - в салоне справа, серый

  51-  Точка соединения с массой в багажном отсеке справа

  81-  Соединение с массой 1 в жгуте проводов комбинации приборов и органов управления

  135-  Соединение с массой 2 в жгуте проводов комбинации приборов и органов управления

  238-  Соединение с массой 1 в жгуте проводов салона

  394-  Соединение с массой 29 в главном жгуте проводов

  602-  Точка соединения с массой в пространстве для ног в передней левой части салона

*-  см. актуальную схему расположения предохранителей

Датчик парковочного ассистента, передний правый, Датчик парковочного ассистента, передний центральный левый, Блок управления парковочного автопилота

G252-  Датчик парковочного ассистента, передний правый

G253-  Датчик парковочного ассистента, передний центральный правый

G254-  Датчик парковочного ассистента, передний центральный левый

G255-  Датчик парковочного ассистента, передний левый

J791-  Блок управления парковочного автопилота

T3aa-  Разъём, 3-контактный

T3ab-  Разъём, 3-контактный

T3ac-  Разъём, 3-контактный

T3ad-  Разъём, 3-контактный

T12i-  Разъём, 12-контактный, коричневый

T14a-  Разъём, 14-контактный, за передним бампером посередине, чёрный

  348-  Соединение с массой (парковочного ассистента) в жгуте проводов переднего бампера

  X65-  Соединение (парковочный ассистент) в жгуте проводов переднего бампера

Передний левый датчик парковочного автопилота, левая сторона а/м, Задний левый датчик парковочного автопилота, Блок управления парковочного автопилота

G568-  Передний левый датчик парковочного автопилота, левая сторона а/м

G569-  Передний правый датчик парковочного автопилота, правая сторона а/м

G716-  Задний левый датчик парковочного автопилота

G717-  Задний правый датчик парковочного автопилота

J791-  Блок управления парковочного автопилота

T3ca-  Разъём, 3-контактный

T3cb-  Разъём, 3-контактный

T3cc-  Разъём, 3-контактный

T3cd-  Разъём, 3-контактный

T4iq-  Разъём 4-контактный, за передним бампером посередине, чёрный

T12h-  Разъём, 12-контактный, чёрный

T12i-  Разъём, 12-контактный, коричневый

T14q-  Разъём, 14-контактный, за задним бампером справа, чёрный

  348-  Соединение с массой (парковочного ассистента) в жгуте проводов переднего бампера

  352-  Соединение с массой (парковочного ассистента) в жгуте проводов заднего бампера

  X65-  Соединение (парковочный ассистент) в жгуте проводов переднего бампера

  X68-  Соединение (парковочный ассистент) в жгуте проводов заднего бампера

Задний левый центральный датчик парковочного ассистента, Задний правый датчик парковочного ассистента, Блок управления парковочного автопилота

G203-  Задний левый датчик парковочного ассистента

G204-  Задний левый центральный датчик парковочного ассистента

G205-  Задний правый центральный датчик парковочного ассистента

G206-  Задний правый датчик парковочного ассистента

J791-  Блок управления парковочного автопилота

T3ae-  Разъём, 3-контактный

T3af-  Разъём, 3-контактный

T3ag-  Разъём, 3-контактный

T3ah-  Разъём, 3-контактный

T12h-  Разъём, 12-контактный, чёрный

T14q-  Разъём, 14-контактный, за задним бампером справа, чёрный

  352-  Соединение с массой (парковочного ассистента) в жгуте проводов заднего бампера

  X68-  Соединение (парковочный ассистент) в жгуте проводов заднего бампера

Задний предупреждающий зуммер парковочного ассистента, Передний предупреждающий зуммер парковочного ассистента, Диагностический интерфейс шин данных, Блок управления парковочного автопилота

H15-  Задний предупреждающий зуммер парковочного ассистента

H22-  Передний предупреждающий зуммер парковочного ассистента

J533-  Диагностический интерфейс шин данных

J791-  Блок управления парковочного автопилота

T2an-  Разъём, 2-контактный

T2ao-  Разъём, 2-контактный

T2nu-  Разъём, 2-контактный, в передней части центральной консоли

T12i-  Разъём, 12-контактный, коричневый

T16h-  Разъём, 16-контактный, коричневый

T17i-  Разъем, 17-контактный, в месте соединения - в салоне слева, белый

T32f-  Разъём, 32-контактный, чёрный

TV36-  Разветвитель шины CAN комбинации приборов, High

TV40-  Разветвитель шины CAN комбинации приборов, Low

T46-  Разъём, 46-контактный, чёрный

  B672-  Соединение 1 (шина CAN-ходовая часть/комбинация приборов, провод High) в главном жгуте проводов

  B673-  Соединение 2 (шина CAN-ходовая часть/комбинация приборов, провод High) в главном жгуте проводов

  B676-  Соединение 1 (шина CAN-ходовая часть/комбинация приборов, провод Low) в главном жгуте проводов

  B677-  Соединение 2 (шина CAN-ходовая часть/комбинация приборов, провод Low) в главном жгуте проводов

*-  Провод шины данных (шина CAN)



Датчик открывания крышки/двери багажного отсека J938

Датчик открывания крышки/двери багажного отсека, Датчик 2 открывания крышки/двери багажного отсека, Центральный блок управления систем комфорта, Блок управления открывания крышки/двери багажного отсека

G750-  Датчик открывания крышки/двери багажного отсека, в заднем бампере

G760-  Датчик 2 открывания крышки/двери багажного отсека, в заднем бампере

J393-  Центральный блок управления систем комфорта

J938-  Блок управления открывания крышки/двери багажного отсека

SF1-  Предохранитель 1 в блоке предохранителей F

ST4-  Блок предохранителей 4

T4hu-  Разъём 4-контактный

T5am-  Разъём, 5-контактный

T10d-  Разъём, 10-контактный, за задним бампером справа

T32d-  Разъём, 32-контактный

  394-  Соединение с массой 29 в главном жгуте проводов

*-  в зависимости от комплектации

*2-  см. актуальную схему расположения предохранителей



Блок управления ассистента смены полосы движения J769

J533-  Диагностический интерфейс шин данных

J769-  Блок управления ассистента смены полосы движения

ST1-  Блок предохранителей 1

SF13-  Предохранитель 13 в блоке предохранителей F

T10e-  Разъём, 10-контактный, за задним бампером справа, чёрный

T12m-  Разъём, 12-контактный, чёрный

T32f-  Разъём, 32-контактный, чёрный

TV41-  Разветвитель расширенной шины CAN, High

TV42-  Разветвитель расширенной шины CAN, Low

T46-  Разъём, 46-контактный, чёрный

  51-  Точка соединения с массой в багажном отсеке справа

  238-  Соединение с массой 1 в жгуте проводов салона

  394-  Соединение с массой 29 в главном жгуте проводов

  470-  Соединение с массой 1 в жгуте проводов заднего бампера

  X171-  Соединение (15) в жгуте проводов заднего бампера

*-  см. актуальную схему расположения предохранителей

*2-  Провод шины данных (шина CAN)

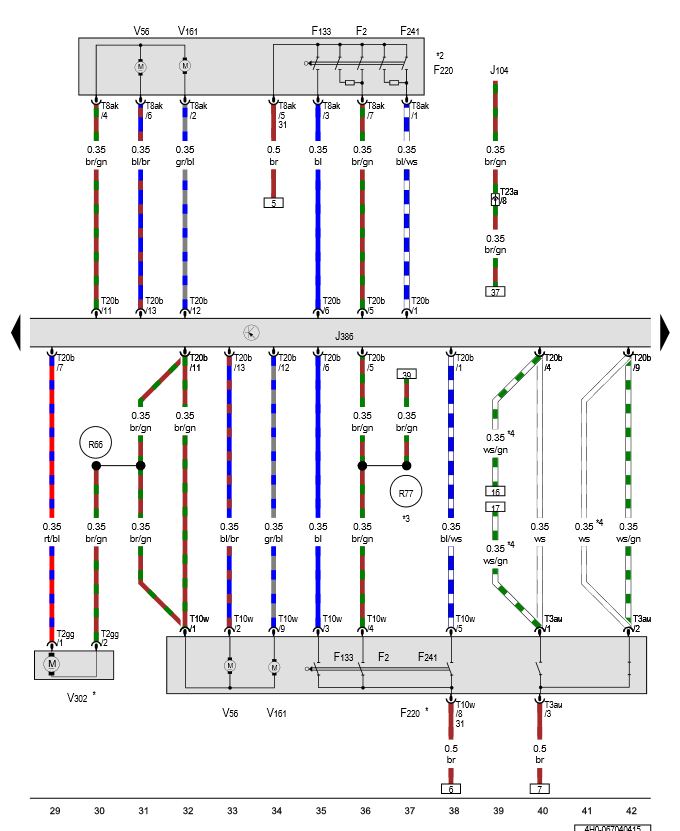

E530-  Клавиша ассистента смены полосы движения

J386-  Блок управления двери водителя

J769-  Блок управления ассистента смены полосы движения

J770-  Блок управления 2 ассистента смены полосы движения

K232-  Контрольная лампа ассистента смены полосы движения

L156-  Лампа подсветки выключателя

T4g-  Разъём 4-контактный

T8av-  Разъём, 8-контактный, в двери водителя, чёрный

T12m-  Разъём, 12-контактный, чёрный

T12n-  Разъём, 12-контактный, чёрный

T23a-  Разъём, 23-контактный, на левой стойке А, чёрный

T32k-  Разъём, 32-контактный

  205-  Соединение с массой в жгуте проводов двери водителя

  639-  Точка соединения с массой на левой стойке А

  R52-  Соединение (58s) в жгуте проводов двери водителя

*-  Провод шины данных (шина CAN)

J770-  Блок управления 2 ассистента смены полосы движения

K233-  Сигнальная лампа ассистента смены полосы движения в наружном зеркале со стороны водителя

K234-  Сигнальная лампа ассистента смены полосы движения в наружном зеркале со стороны переднего пассажира

T2ax-  Разъём, 2-контактный

T2ay-  Разъём, 2-контактный

T2w-  Разъём, 2-контактный

T2x-  Разъём, 2-контактный

T10e-  Разъём, 10-контактный, за задним бампером справа, чёрный

T12n-  Разъём, 12-контактный, чёрный

T23a-  Разъём, 23-контактный, на левой стойке А, чёрный

T23b-  Разъём, 23-контактный, на правой стойке А, чёрный

  B480-  Соединение 16 в главном жгуте проводов



Место установки блока управления крышки багажного отсека -J605-

В багажном отсеке слева, за боковой обшивкой -1- .

A - Блок управления крышки багажника -J605-

1 - Штекерный разъем, 26-контактный -T26b- , черный

2 - Штекерный разъем, 4-контактный -T4do- , черный

3 - Штекерный разъем, 5-контактный -T5x- , черный, электродвигатель 1 крышки багажного отсека -V444-

Старая схема включения

T4dp /4 - в старой схеме масса, в новой схеме к J605 T26b/7 и нужен блок 4H0 959 107 AC

4E0972726 — разъем для БУ электропривода (26пин) и пин 000979009E — обжатый провод для 26пин разъёма БУ



Клавиша подогрева заднего сиденья, Блок управления подогрева сиденья

Клавиша подогрева левого сиденья, Блок управления подогрева сиденья

E653-  Клавиша подогрева левого сиденья

E654-  Клавиша подогрева правого сиденья

J882-  Блок управления подогрева сиденья

T6bi-  Разъём 6-контактный

T6bk-  Разъём 6-контактный

T16s-  Разъём, 16-контактный, чёрный

  B645-  Соединение 2 (подогрев сидений) в главном жгуте проводов

  B731-  Соединение 1 (58s) в главном жгуте проводов

*-  Автоматическая климатическая установка, Climatronic Basis



Cистема ионизации воздуха — PR 2V9

Задняя панель управления и индикации климатической установки, Клавиша системы ионизации воздуха, Блок управления системы ионизации воздуха

E265-  Задняя панель управления и индикации климатической установки

E677-  Клавиша системы ионизации воздуха, на правой стойке B

J897-  Блок управления системы ионизации воздуха

L156-  Лампа подсветки выключателя

ST1-  Блок предохранителей 1

SF8-  Предохранитель 8 в блоке предохранителей F

T6be-  Разъём 6-контактный

T6bf-  Разъём 6-контактный

T17w-  Разъем, 17-контактный, в месте соединения заднего центрального подлокотника, чёрный

T20h-  Разъём, 20-контактный

  35-  Точка соединения с массой под сиденьем переднего пассажира

  370-  Соединение с массой 5 в главном жгуте проводов

  396-  Соединение с массой 31 в главном жгуте проводов

  399-  Соединение с массой 34 в главном жгуте проводов

  B278-  Плюсовое соединение 2 (15a) в главном жгуте проводов

  B711-  Соединение 6 (шина LIN) в главном жгуте проводов

*-  только в а/м с Climatronic с 4-я зонами регулирования температуры

*2-  см. актуальную схему расположения предохранителей

*3-  в зависимости от комплектации

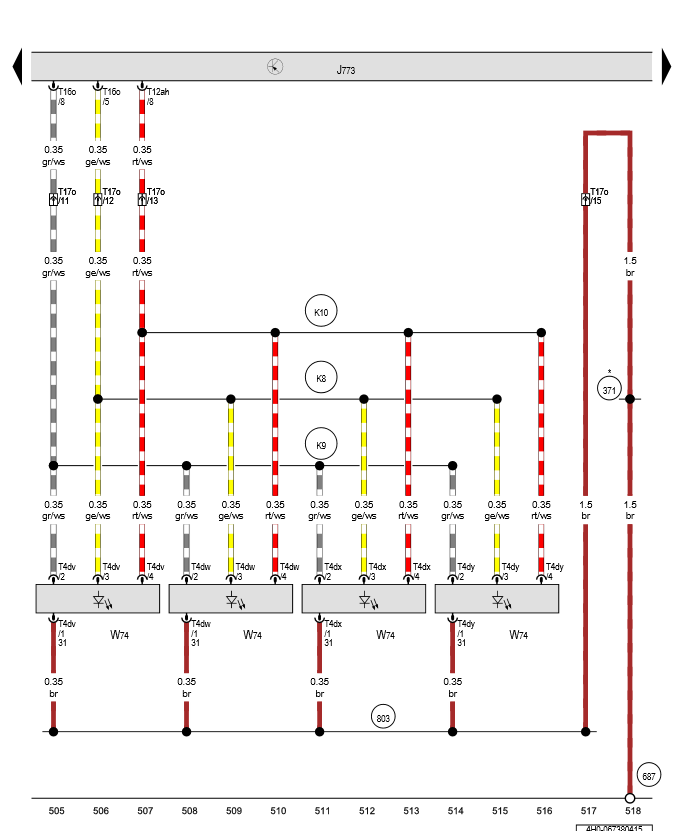

Блок управления бортовой сети, Лампа подсветки центрального дефлектора в задней части салона, Лампа подсветки левого дефлектора в задней части салона, Лампа подсветки правого дефлектора в задней части салона

J519-  Блок управления бортовой сети

L87-  Лампа подсветки центрального дефлектора в задней части салона

L88-  Лампа подсветки левого дефлектора в задней части салона

L89-  Лампа подсветки правого дефлектора в задней части салона

T2lx-  Разъём, 2-контактный

T2ly-  Разъём, 2-контактный

T2lz-  Разъём, 2-контактный

T17l-  Разъем, 17-контактный, в блоке реле с 7 гнёздами, чёрный

T32a-  Разъём, 32-контактный, серый

T32b-  Разъём, 32-контактный, чёрный

  34-  Точка соединения с массой под сиденьем водителя

  368-  Соединение с массой 3 в главном жгуте проводов

  369-  Соединение с массой 4 в главном жгуте проводов

  B731-  Соединение 1 (58s) в главном жгуте проводов

  B732-  Соединение 2 (58s) в главном жгуте проводов

*-  постепенный отказ от использования



Блок управления дополнительного воздушного отопителя

Блок управления Climatronic, Блок управления дополнительного воздушного отопителя, Предохранитель дополнительного отопителя, Исполнительный электродвигатель заслонки оттаивателя, Нагревательный элемент дополнительного воздушного отопителя

A-  АКБ

J255-  Блок управления Climatronic

J604-  Блок управления дополнительного воздушного отопителя

S126-  Предохранитель дополнительного отопителя, на правой стойке А

T2lu-  Разъём, 2-контактный

T4fa-  Разъём 4-контактный

T16p-  Разъём, 16-контактный

V107-  Исполнительный электродвигатель заслонки оттаивателя

Z35-  Нагревательный элемент дополнительного воздушного отопителя

  97-  Соединение с массой 1 в жгуте проводов климатической установки

  617-  Точка соединения с массой 2 на правой стойке А снизу

  L2-  Соединение в жгуте проводов климатической установки

  L5-  Соединение 1 в жгуте проводов модуля климатической установки в салоне

  L6-  Соединение 2 в жгуте проводов модуля климатической установки в салоне

*-  только для а/м с дизельными двигателями

*2-  Размер сечения зависит от комплектации



Адаптивный круиз-контроль

Место установки: За левой обшивкой бампера сверху. Штекерный разъём

A - Разъём, 4-контактный -T4h-

B - Разъём, 5-контактный -T5e-

Блок управления адаптивного круиз-контроля, Блок управления 2 адаптивного круиз-контроля

J428-  Блок управления адаптивного круиз-контроля

J533-  Диагностический интерфейс шин данных

J850-  Блок управления 2 адаптивного круиз-контроля

SF1-  Предохранитель 1 в блоке предохранителей F

ST2-  Блок предохранителей 2

ST4-  Блок предохранителей 4

SF9-  Предохранитель 9 в блоке предохранителей F

T4h-  Разъём 4-контактный, в переднем бампере слева, чёрный

T8a-  Разъём, 8-контактный, чёрный

T8b-  Разъём, 8-контактный, чёрный

T32f-  Разъём, 32-контактный, чёрный

  249-  Соединение с массой 2 в жгуте проводов салона

  383-  Соединение с массой 18 в главном жгуте проводов

  456-  Соединение с массой 1 в жгуте проводов переднего бампера

  639-  Точка соединения с массой на левой стойке А

  C45-  Плюсовое соединение 1 (15) в переднем жгуте проводов

*-  см. актуальную схему расположения предохранителей

*2-  при наличии

*3-  Провод шины данных (шина FlexRay)

*4-  только для а/м с гибридным приводом

Блок управления обработки изображения, Блок управления камеры, Нагревательный элемент ветрового стекла для ассистента движения по полосе

J104-  Блок управления ABS

J533-  Диагностический интерфейс шин данных

J851-  Блок управления обработки изображения

J852-  Блок управления камеры

ST2-  Блок предохранителей 2

SF5-  Предохранитель 5 в блоке предохранителей F

T2aq-  Разъём, 2-контактный

T12o-  Разъём, 12-контактный, чёрный

T12p-  Разъём, 12-контактный, чёрный

T32f-  Разъём, 32-контактный, чёрный

T47-  Разъём, 47-контактный

Z67-  Нагревательный элемент ветрового стекла для ассистента движения по полосе

  35-  Точка соединения с массой под сиденьем переднего пассажира

  284-  Соединение с массой 6 в жгуте проводов салона

  370-  Соединение с массой 5 в главном жгуте проводов

  396-  Соединение с массой 31 в главном жгуте проводов

  689-  Точка соединения с массой на крыше спереди по центру

  B474-  Соединение 10 в главном жгуте проводов

*-  Только а/м с адаптивным круиз-контролем

*2-  см. актуальную схему расположения предохранителей

*3-  с ноября 2014 года

*4-  Провод шины данных (шина FlexRay)

*5-  Провод шины данных (шина CAN)

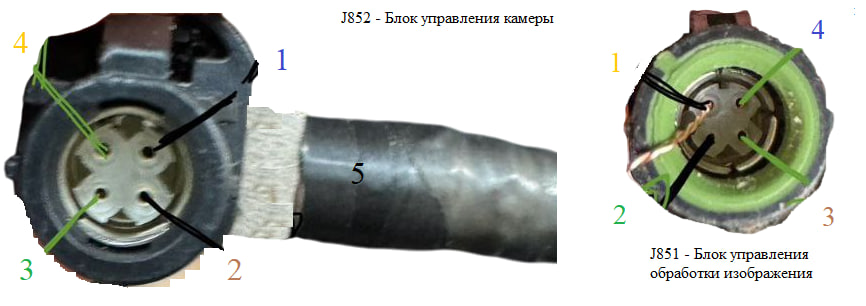

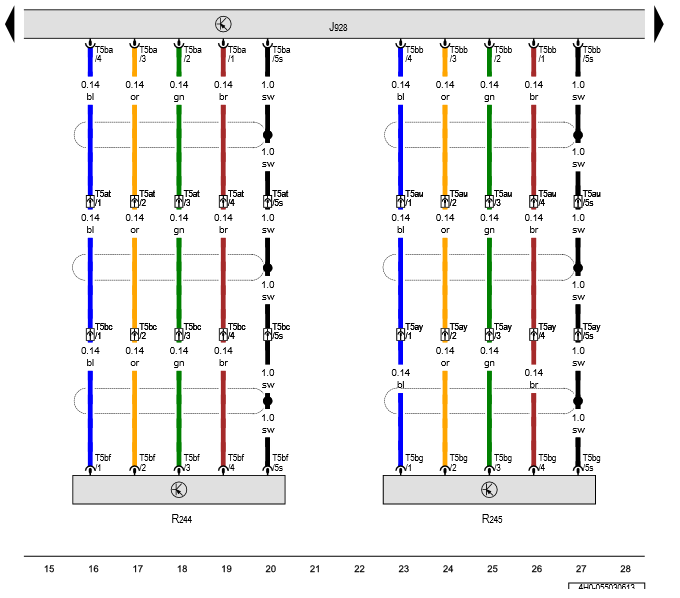

Блок управления обработки изображения, Блок управления камеры

J851-  Блок управления обработки изображения

J852-  Блок управления камеры

T5m-  Разъём, 5-контактный, чёрный

T5n-  Разъём, 5-контактный, чёрный

*-  Экран на корпусе разъёма

Система ночного видения (с января 2010 года)

Блок управления системы ночного виденья

J533-  Диагностический интерфейс шин данных

J853-  Блок управления системы ночного виденья

ST1-  Блок предохранителей 1

SF8-  Предохранитель 8 в блоке предохранителей F

T12l-  Разъём, 12-контактный

T32f-  Разъём, 32-контактный

TV41-  Разветвитель расширенной шины CAN, High

TV42-  Разветвитель расширенной шины CAN, Low

T46-  Разъём, 46-контактный

  34-  Точка соединения с массой под сиденьем водителя

  368-  Соединение с массой 3 в главном жгуте проводов

  369-  Соединение с массой 4 в главном жгуте проводов

  B278-  Плюсовое соединение 2 (15a) в главном жгуте проводов

  B668-  Соединение 2 (расширенная шина CAN, провод High) в главном жгуте проводов

  B669-  Соединение 2 (расширенная шина CAN, провод Low) в главном жгуте проводов

  B670-  Соединение 3 (расширенная шина CAN, провод High) в главном жгуте проводов

  B671-  Соединение 3 (расширенная шина CAN, провод Low) в главном жгуте проводов

*-  см. соответствующую схему расположения предохранителей

*2-  Провод шины данных (шина CAN)

Блок управления системы ночного виденья, Камера системы ночного виденья

J285-  Блок управления комбинации приборов

J853-  Блок управления системы ночного виденья

R212-  Камера системы ночного виденья

T2v-  Разъём, 2-контактный, за передним бампером слева

T5e-  Разъём, 5-контактный, за передним бампером слева

T5l-  Разъём, 5-контактный

T6d-  Разъём, 6-контактный

T12l-  Разъём, 12-контактный

T17m-  Разъем, 17-контактный, в блоке реле с 7 гнёздами

T32-  Разъём, 32-контактный

*-  Провод шины данных

*2-  Экран на корпусе разъёма

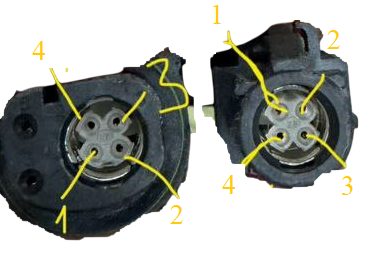

Соединения в переднем бампере слева Место установки: За левой обшивкой бампера сверху.

Штекерный разъём  A - Разъём, 4-контактный -T4h-    B - Разъём, 5-контактный -T5e-

Система контроля давления в шинах с февраля 2012 года

Блок управления контроля давления в шинах, Разветвитель шины CAN комбинации приборов, High

J502-  Блок управления контроля давления в шинах, под сиденьем переднего пассажира

J533-  Диагностический интерфейс шин данных

SF4-  Предохранитель 4 в блоке предохранителей F

ST6-  Блок предохранителей 6

T12aw-  Разъём, 12-контактный

T32f-  Разъём, 32-контактный

TV36-  Разветвитель шины CAN комбинации приборов, High

TV40-  Разветвитель шины CAN комбинации приборов, Low

T46-  Разъём, 46-контактный

  35-  Точка соединения с массой под сиденьем переднего пассажира

  370-  Соединение с массой 5 в главном жгуте проводов

  377-  Соединение с массой 12 в главном жгуте проводов

  396-  Соединение с массой 31 в главном жгуте проводов

  639-  Точка соединения с массой на левой стойке А

*-  см. актуальную схему расположения предохранителей

*2-  только для а/м с гибридным приводом





Датчик давления в шине переднего левого колеса, Передатчик в колёсной нише контроля давления в переднем левом колесе, Блок управления контроля давления в шинах

G222-  Датчик давления в шине переднего левого колеса

G223-  Датчик давления в шине переднего правого колеса

G224-  Датчик давления в шине заднего левого колеса

G225-  Датчик давления в шине заднего правого колеса

G431-  Передатчик в колёсной нише контроля давления в переднем левом колесе

G432-  Передатчик в колёсной нише контроля давления в переднем правом колесе

G433-  Передатчик в колёсной нише контроля давления в заднем левом колесе

G434-  Передатчик в колёсной нише контроля давления в заднем правом колесе

J502-  Блок управления контроля давления в шинах, под сиденьем переднего пассажира

T12aw-  Разъём, 12-контактный

  400-  Соединение с массой 35 в главном жгуте проводов

  B470-  Соединение 6 в главном жгуте проводов



Доустановка KESSY в ручки

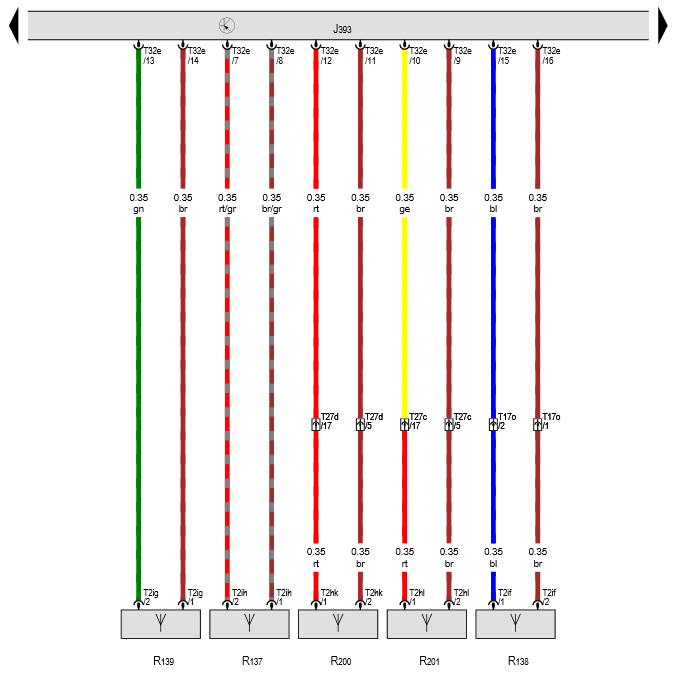

Центральный блок управления систем комфорта, Блок управления эл. блокировки рулевой колонки

G417-  Датчик касания наружной ручки задней левой двери

G418-  Датчик касания наружной ручки задней правой двери

G605-  Датчик касания наружной ручки передней левой двери

G606-  Датчик касания наружной ручки передней правой двери

J393-  Центральный блок управления систем комфорта

J587-  Блок управления датчиков селектора

J764-  Блок управления эл. блокировки рулевой колонки

ST2-  Блок предохранителей 2

SC10-  Предохранитель 10 в блоке предохранителей С

T2gk-  Разъём, 2-контактный

T2gt-  Разъём, 2-контактный

T2gx-  Разъём, 2-контактный

T2hg-  Разъём, 2-контактный

T6z-  Разъём 6-контактный

T17e-  Разъем, 17-контактный

T17l-  Разъем, 17-контактный, в блоке реле с 7 гнёздами

T23a-  Разъём, 23-контактный, на левой стойке А

T23b-  Разъём, 23-контактный, на правой стойке А

T27a-  Разъем, 27-контактный, на левой стойке А

T27b-  Разъем, 27-контактный, на правой стойке А

T27c-  Разъем, 27-контактный, на правой стойке B

T27d-  Разъем, 27-контактный, на левой стойке B

T32c-  Разъём, 32-контактный

T32e-  Разъём, 32-контактный

*-  см. актуальную схему расположения предохранителей

*2-  с июня 2011 года

*3-  см. актуальную схему электрооборудования АКП

*4-  в зависимости от комплектации



ПРЕДОХРАНИТЕЛИ

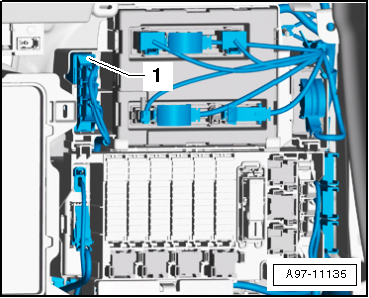

Место установки блока предохранителей F -SF-

Назначение контактов разъёма, до 2013 модельного года

A - Блок предохранителей 1 -ST1- , чёрный

q  расположение предохранителей → Глава

B - Блок предохранителей 2 -ST2- , красный

q  расположение предохранителей → Глава

C - Блок предохранителей 3 -ST3- , коричневый

q  расположение предохранителей → Глава

D - Блок предохранителей 4 -ST4- , чёрный

q  расположение предохранителей → Глава

E - Блок предохранителей 5 -ST5- , красный

q  расположение предохранителей → Глава

F - Блок предохранителей 6 -ST6- , коричневый

q  расположение предохранителей → Глава

G - Разъём, 46-контактный -T46- , чёрный, разъём CAN

H - Предохранитель обогрева заднего стекла -S41- , 40 A

J - Предохранитель системы регулирования клиренса -S110- , 40 A

K - Предохранитель режима запуск/остановка -S349- , 40 A

L - Термопредохранитель 1 регулировки сиденья переднего пассажира -S46- , 15 A

M - не используется

N - Плавкий предохранитель 1 -S131-

q  Автомобили с левосторонним расположением рулевого управления 80 А

q  Автомобили с правосторонним расположением рулевого управления 110 А

P - Плавкий предохранитель 2 -S132- , 110 A



Назначение предохранителей на колодке предохранителей 1 -ST1- , чёрный

№		Обозначение на схеме электрооборудования	Номинальное значение		Функция/компонент	Клемма
1	-	Предохранитель 1 в блоке предохранителей F -SF1-	5 A	-	Клавиша ASR и ESP -E256- блок управления корректора фар -J431- блок управления бортовой сети -J519- разъём, 16-контактный -T16- диагностический разъём блок управления корректора фар и адаптивного освещения -J745-	15
2	-	Предохранитель 2 в блоке предохранителей F -SF2-	5 A	-	Диагностический интерфейс шин данных -J533-	15

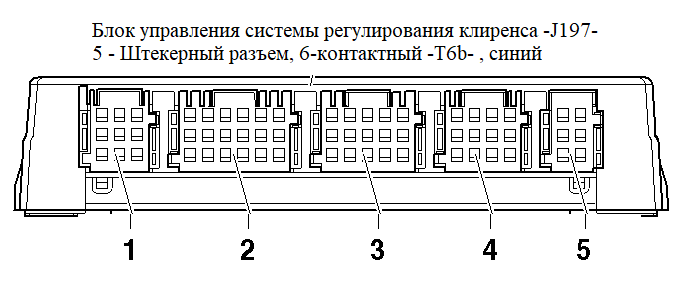

3	-	Предохранитель 3 в блоке предохранителей F -SF3-	5 A	-	Блок управления системы регулирования клиренса -J197-	15
4	-	Предохранитель 4 в блоке предохранителей F -SF4-	5 A	-	Блок управления парковочного ассистента -J446- блок управления парковочного автопилота -J791-6)	15
5	-	Предохранитель 5 в блоке предохранителей F -SF5-	5 A	-	Блок управления рулевой колонки -J527-	15
6	-	Предохранитель 6 в блоке предохранителей F -SF6-	5 A	-	Блок управления электроники датчиков -J849-	15

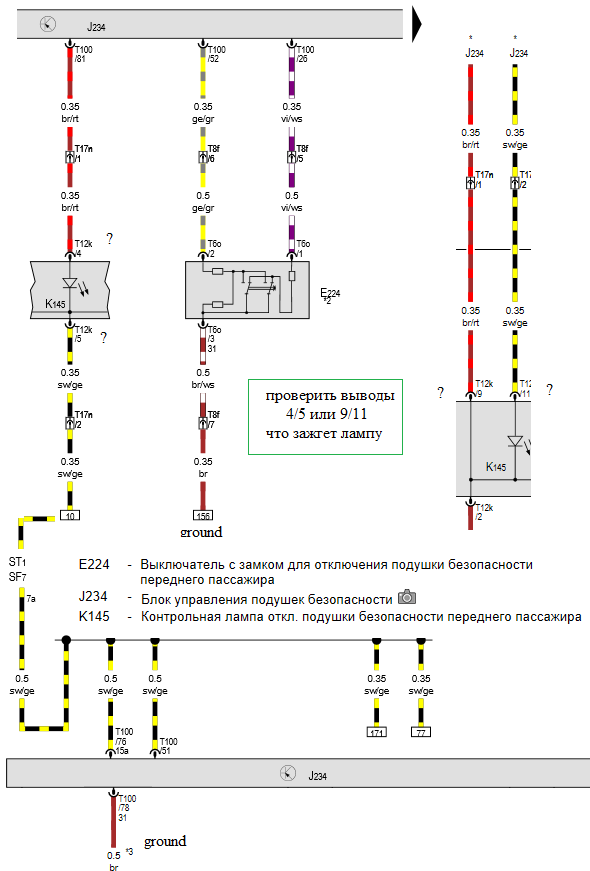

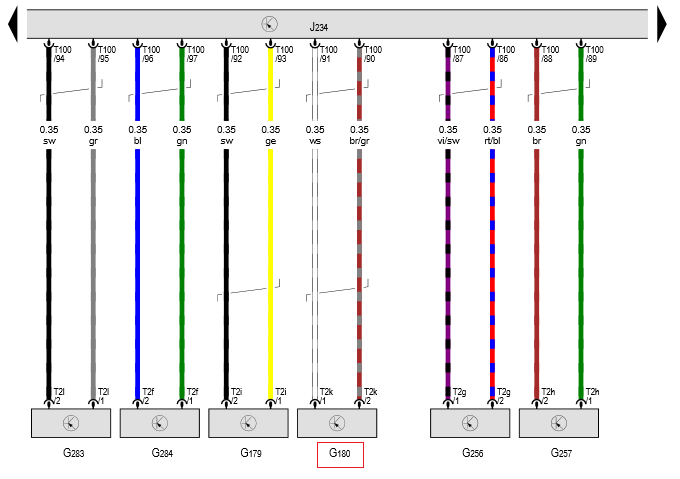

7	-	Предохранитель 7 в блоке предохранителей F -SF7-	5 A	-	Контрольная лампа отключения подушки безопасности переднего пассажира -K145- блок управления подушек безопасности -J234- блок управления системы распознавания занятости сиденья -J706-	15

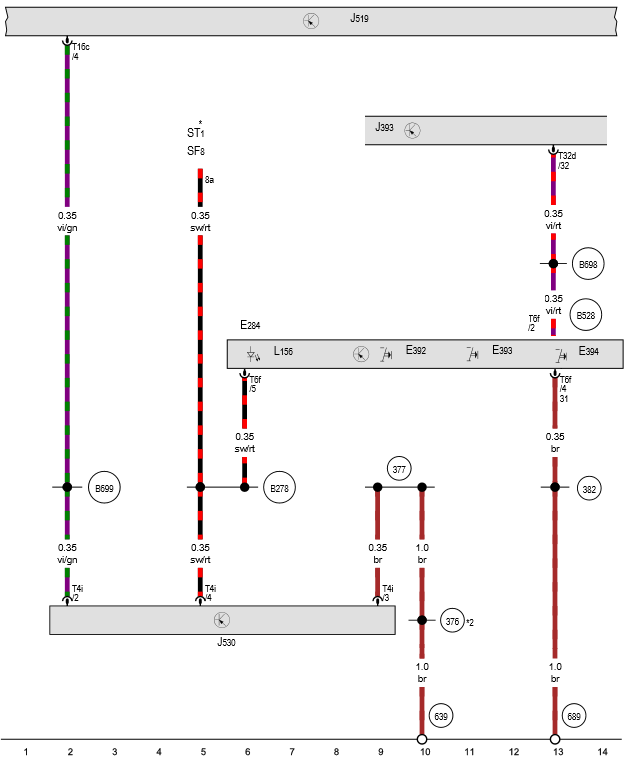

8	-	Предохранитель 8 в блоке предохранителей F -SF8-	5 A	-	Панель управления системы открывания ворот гаража -E284- блок управления системы открывания ворот гаража -J530- блок управления системы ночного видения -J853- блок управления системы очистки воздуха -J897- нагревательный резистор левой форсунки -Z20-4) нагревательный резистор правой форсунки -Z21-4) блок управления системы полного привода -J492-	15
9	-	Предохранитель 9 в блоке предохранителей F -SF9-	5 A	-	Блок управления электромеханического стояночного тормоза -J540-	15
10	-	Предохранитель 10 в блоке предохранителей F -SF10-	5 A	-	Клавиша AUTO HOLD -E540- блок управления системы распознавания ТСУ -J345- охлаждающий короб -J698- блок управления обогрева сиденья -J882- реле внутреннего зеркала заднего вида с автоматическим затемнением -J910- внутреннее зеркало заднего вида с автоматическим затемнения -Y7- разделительное реле АКБ -J7-1) блок управления усилителя руля -J500-1) датчик регистрации дорожных сборов -G459-7)	15

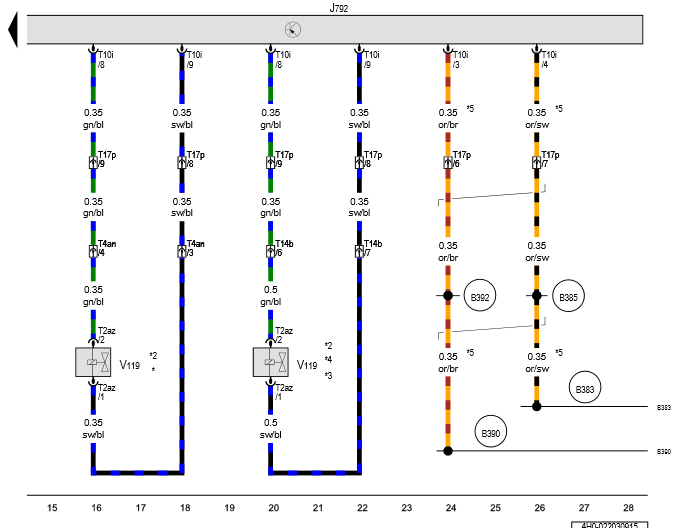

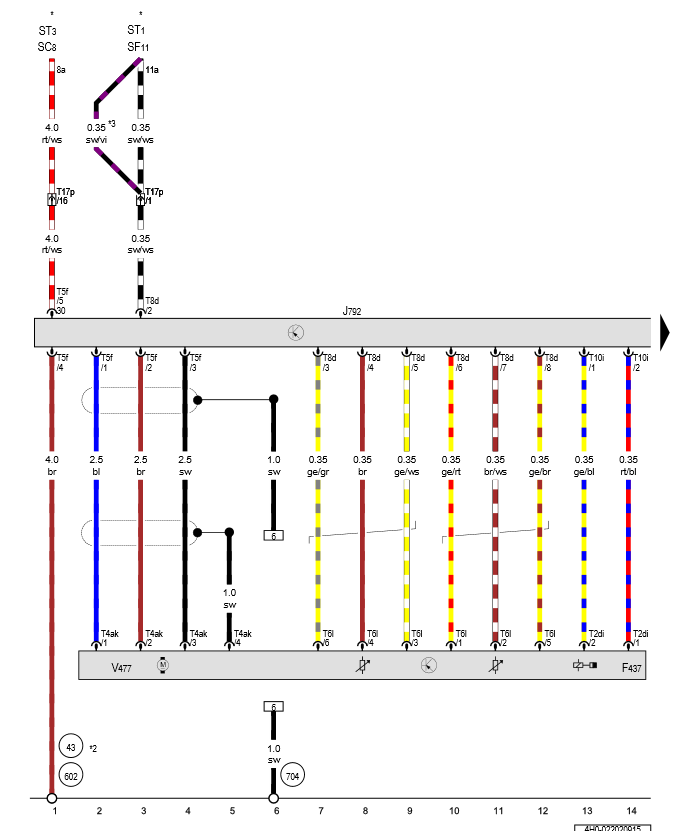

11	-	Предохранитель 11 в блоке предохранителей F -SF11-	5 A	-	Блок управления системы активного рулевого управления -J792- блок управления усилителя руля -J500-1) 2)	15
12	-	Предохранитель 12 в блоке предохранителей F -SF12-	5 A	-	Блок управления датчиков селектора -J587-	15
13	-	Предохранитель 13 в блоке предохранителей F -SF13-	5 A	-	Блок управления ассистента смены полосы движения -J769- блок управления 2 ассистента смены полосы движения -J770-	15
14	-	Предохранитель 14 в блоке предохранителей F -SF14-	5 A	-	Блок управления двигателя -J623- блок управления двигателя 2 -J624-8) блок управления 1 нагревателя катализатора -J1021-9)	15
15	-	Предохранитель 15 в блоке предохранителей F -SF15-	40 A	-	Реле стартера -J53- реле 2 стартера -J695-	15
16	-	Предохранитель 16 в блоке предохранителей F -SF16-	5 A 10 A	-	Блок управления корректора фар -J431- силовой модуль левой фары -J667- силовой модуль 1 левой светодиодной фары -A31-5) силовой модуль левой фары Matrix -A44-3)	15

Указание t  1) только для а/м с высоковольтной системой t  2) постепенное внедрение t  3) а/м с светодиодной фарой с Matrix-Beam, с сентября 2013 г. t  4) до августа 2013 года t  5) а/м с светодиодной фарой, с сентября 2013 г. t  6) с сентября 2013 t  7) только​ для​ автомобилей​ с​ датчиком регистрации дорожных сборов t  8) только для буквенного обозначения двигателя CEJA, CTNA, CDSB, CTEC t  9) только для буквенного обозначения двигателя CTEC

Назначение предохранителей на колодке предохранителей 2 -ST2- , красный

№		Обозначение на схеме электрооборудования	Номинальное значение		Функция/компонент	Клемма
1	-	Предохранитель 1 в блоке предохранителей F -SF1-	25 A	-	Блок управления натяжителя ремня безопасности переднего левого сиденья -J854-	15
2	-	Предохранитель 2 в блоке предохранителей F -SF2-	25 A	-	Блок управления натяжителя ремня безопасности переднего правого сиденья -J855-	15
3	-	Предохранитель 3 в блоке предохранителей F -SF3-	5 A4)	-	Блок управления двигателя -J623-4)	15
4	-	Предохранитель 4 в блоке предохранителей F -SF4-	7,5 A	-	Стабилизатор напряжения -J532-	15
5	-	Предохранитель 5 в блоке предохранителей F -SF5-	7,5 A	-	Блок управления системы обработки изображений -J851- блок управления камеры -J852-	15
6	-	Предохранитель 6 в блоке предохранителей F -SF6-	10 A	-	Силовой модуль правой фары -J668- силовой модуль 1 правой светодиодной фары -A27-8) силовой модуль правой фары Matrix -A45-7)	15
7	-	Предохранитель 7 в блоке предохранителей F -SF7-	5 A	-	Блок управления ABS -J104- электрический компрессор кондиционера -V470-6)	15
8	-	Предохранитель 8 в блоке предохранителей F -SF8-	7,5 A	-	Нагревательный резистор системы вентиляции картера двигателя -N79- нагревательный резистор 2 системы вентиляции картера двигателя -N483- стабилизатор напряжения -J532-3) блок управления опоры агрегатов -J931-5) блок управления защиты от корпусного шума -J869-5) реле аварийного отключения -J970-6)	15
9	-	Предохранитель 9 в блоке предохранителей F -SF9-	10 A	-	Блок управления адаптивного круиз-контроля -J428- Блок управления 2 адаптивного круиз-контроля -J850- тяговая АКБ -A2-6)	15
10	-	Предохранитель 10 в блоке предохранителей F -SF10-	5 A	-	Блок управления АКП -J217- силовой и управляющий блок электропривода -JX1-6)	15
11	-	Предохранитель 11 в блоке предохранителей F -SF11-	5 A	-	Датчик состава воздуха -G238- датчик давления и температуры хладагента -G395- датчик влажности воздуха в приточном канале -G657-	15
12	-	Предохранитель 12 в блоке предохранителей F -SF12-	5 A	-	Устройство для считывания карт -D8-1) счетчик такси -G41-1) панель управления для спецсигналов -E507-2) блок управления сигнальной установки -J616-2)	15

Указание t  1) только при оборудовании прокатного автомобиля t  2) только для дополнительного оборудования автомобилей для органов власти t  3) только для автомобилей с 6-цилиндровыми дизельными двигателями t  4) только для буквенного обозначения двигателя CDTA, CDTB, CLAB, CEJA, CTNA t  5) только для буквенного обозначения двигателя CEUA, CGTA, CTGA, CTFA, CEUE, CTGD, DDTA, CTGF t  6) только для а/м с высоковольтной системой t  7) а/м с светодиодной фарой с Matrix-Beam, с сентября 2013 г. t  8) а/м с светодиодной фарой, с сентября 2013 г.

Назначение предохранителей на колодке предохранителей 3 -ST3- , коричневый

№		Обозначение на схеме электрооборудования	Номинальное значение		Функция/компонент	Клемма
1	-	Предохранитель 1 в блоке предохранителей F -SF1-	5 A	-	Клавиша электромеханического стояночного тормоза -E538-	30
2	-	Предохранитель 2 в блоке предохранителей F -SF2-	5 A	-	Блок управления электроники датчиков -J849-	30
3	-	Предохранитель 3 в блоке предохранителей F -SF3-	7,5 A1)	-	Блок управления задней правой двери -J389-1)	30
4	-	Предохранитель 4 в блоке предохранителей F -SF4-	5 A	-	Крепление телефона -R126-1) блок управления системы диагностики топливного бака -J909- датчик давления в топливном баке -G400-	30
5	-	Предохранитель 5 в блоке предохранителей F -SF5-	15 A	-	Блок управления Climatronic -J255-	30
6	-	Предохранитель 6 в блоке предохранителей F -SF6-	10 A	-	задняя панель управления и индикации Climatronic -E265-	30
7	-	Предохранитель 7 в блоке предохранителей F -SF7-	5 A	-	Диагностический интерфейс шин данных -J533-	30
8	-	Предохранитель 8 в блоке предохранителей F -SF8-	15 A	-	Охлаждаемый отсек -J698-	30
9	-	Предохранитель 9 в блоке предохранителей F -SF9-	5 A	-	Разъём, 12-контактный -T12f- , интерфейс для специальных функций	30
10	-	Предохранитель 10 в блоке предохранителей F -SF10-	5 A	-	Крепление телефона -R126-2) усилитель мобильного телефона -R86-2) блок управления устройства считывания карт -J676-2)	30
11	-	Предохранитель 11 в блоке предохранителей F -SF11-	15 A	-	Блок управления опор силового агрегата -J931-3)	30
12	-	Предохранитель 12 в блоке предохранителей F -SF12-	10 A	-	Блок управления датчиков селектора -J587-	30
13	-	Предохранитель 13 в блоке предохранителей F -SF13-	10 A	-	Центральный блок управления 2 системы комфорта -J773-	30
14	-	Предохранитель 14 в блоке предохранителей F -SF14-	20 A	-	Центральный блок управления систем комфорта -J393-	30
15	-	Предохранитель 15 в блоке предохранителей F -SF15-	25 A	-	Блок управления топливного насоса -J538-	30
16	-	Предохранитель 16 в блоке предохранителей F -SF16-	30 A	-	Блок управления электромеханического стояночного тормоза -J540-	30

Указание t  1) до мая 2011 года t  2) с июня 2011 t  3) только для буквенного обозначения двигателя CEUA, CGTA, CTGA, CTFA, CEUE, CTGD, DDTA, CTGF

Назначение предохранителей на колодке предохранителей 4 -ST4- , чёрный

№		Обозначение на схеме электрооборудования	Номинальное значение		Функция/компонент	Клемма
1	-	Предохранитель 1 в блоке предохранителей F -SF1-	5 A	-	Блок управления системы открывания крышки багажного отсека -J938-	30
2	-	Предохранитель 2 в блоке предохранителей F -SF2-	20 A	-	Розетка на 12 В -U5-	30
3	-	Предохранитель 3 в блоке предохранителей F -SF3-	20 A	-	Задний прикуриватель -U9- розетка 2 на 12 В -U18- розетка 3 на 12 В -U19-	30
4	-	Предохранитель 4 в блоке предохранителей F -SF4-	20 A	-	Прикуриватель -U1- Инвертор с розеткой, 12 В - 230 В -U13-	30

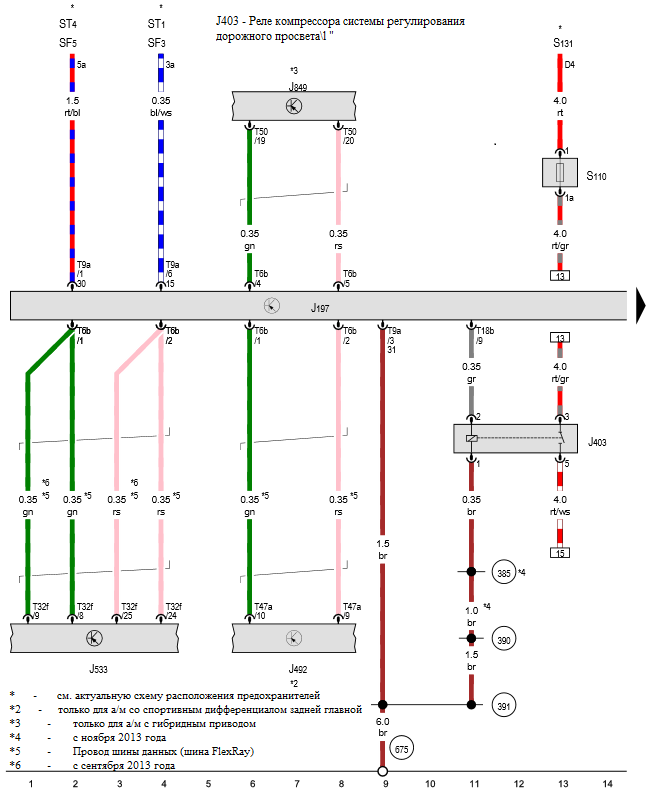

5	-	Предохранитель 5 в блоке предохранителей F -SF5-	15 A	-	Блок управления системы регулирования клиренса -J197-	30
6	-	Предохранитель 6 в блоке предохранителей F -SF6-	15 A	-	Инвертор с розеткой, 12 В-230 В -U13-	30
7	-	Предохранитель 7 в блоке предохранителей F -SF7-	30 A	-	Блок управления электромеханического стояночного тормоза -J540-	30
8	-	Предохранитель 8 в блоке предохранителей F -SF8-	25 A	-	Блок управления обогрева сиденья -J882- задняя панель управления и индикации Climatronic -E265- выключатель с регулировкой заднего левого сиденья с обогревом -E128- выключатель с регулировкой заднего правого сиденья с обогревом -E129-	30
9	-	Предохранитель 9 в блоке предохранителей F -SF9-	20 A	-	Центральный блок управления систем комфорта -J393-	30
10	-	Предохранитель 10 в блоке предохранителей F -SF10-	20 A	-	Блок управления заднего приточного вентилятора -J391- задний приточный вентилятор -V80-	30
11	-	Предохранитель 11 в блоке предохранителей F -SF11-	20 A	-	Центральный блок управления систем комфорта -J393-	30
12	-	Предохранитель 12 в блоке предохранителей F -SF12-	30 A	-	Блок управления крышки багажника -J605-	30



Назначение предохранителей на колодке предохранителей 5 -ST5- , красный

№		Обозначение на схеме электрооборудования	Номинальное значение		Функция/компонент	Клемма
1	-	Предохранитель 1 в блоке предохранителей F -SF1-	5 A	-	Пульт дистанционного управления функции неподвижной посадки -E662- панель управления механизма регулировки положения заднего левого сиденья -E683- панель управления механизма регулировки положения заднего правого сиденья -E688-	30
2	-	Предохранитель 2 в блоке предохранителей F -SF2-	35 A	-	Реле разблокировки вентилятора -J937-2) блок управления системы распознавания прицепа -J345-3)	30
3	-	Предохранитель 3 в блоке предохранителей F -SF3-	7,5 A	-	Блок управления заднего левого многопрофильного сиденья -J875-	30
4	-	Предохранитель 4 в блоке предохранителей F -SF4-	25 A 30 A1)	-	Блок управления распознавания прицепа -J345- розетка для прицепа -U10-	30
5	-	Предохранитель 5 в блоке предохранителей F -SF5-	20 A 25 A1)	-	Блок управления распознавания прицепа -J345- розетка для прицепа -U10-	30
6	-	Предохранитель 6 в блоке предохранителей F -SF6-	30 A	-	Блок управления регулировки заднего левого сиденья -J876-	30
7	-	Предохранитель 7 в блоке предохранителей F -SF7-	30 A	-	Блок управления регулировки заднего правого сиденья -J877-	30
8	-	Предохранитель 8 в блоке предохранителей F -SF8-	20 A 25 A1)	-	Блок управления распознавания прицепа -J345- розетка для прицепа -U10-	30
9	-	Предохранитель 9 в блоке предохранителей F -SF9-	15 A	-	Блок управления распознавания прицепа -J345- розетка для прицепа -U10-	30
10	-	Предохранитель 10 в блоке предохранителей F -SF10-	7,5 A	-	Блок управления заднего правого многопрофильного сиденья -J874-	30
11	-	Предохранитель 11 в блоке предохранителей F -SF11-	15 A	-	Тяговая АКБ -A2-2)	30
12	-	не используется		-

Указание t  1) с июня 2011 t  2) только для а/м с высоковольтной системой t  3) с сентября 2013



Назначение предохранителей на колодке предохранителей 6 -ST6- , коричневый

№		Обозначение на схеме электрооборудования	Номинальное значение		Функция/компонент	Клемма
1	-	Предохранитель 1 в блоке предохранителей F -SF1-	30 A	-	Блок управления цифровой аудиосистемы -J525- стабилизатор напряжения -J532- магнитола -R-	30
2	-	Предохранитель 2 в блоке предохранителей F -SF2-	30 A	-	Блок управления 2 цифровой аудиосистемы -J787-	30
3	-	Предохранитель 3 в блоке предохранителей F -SF3-	10 A 7,5 A4)	-	Панель управления 2 мультимедийной системы -E499- стабилизатор напряжения -J532- блок управления электроники информирования 2 -J829- панель управления 1 мультимедийной системы -Y22- панель управления 2 мультимедийной системы -Y23-	30
4	-	Предохранитель 4 в блоке предохранителей F -SF4-	5 A	-	Блок управления системы контроля давления в шинах -J502-3)	30
5	-	Предохранитель 5 в блоке предохранителей F -SF5-	5 A	-	Блок управления системы камеры заднего вида -J772-1) реле внутреннего зеркала заднего вида с автоматическим затемнением -J910-	30
6	-	Предохранитель 6 в блоке предохранителей F -SF6-	5 A	-	DVD-чейнджер -R161-	30
7	-	Предохранитель 7 в блоке предохранителей F -SF7-	5 A	-	TV-тюнер -R78- цифровой TV-тюнер -R171-2)	30
8	-	Предохранитель 8 в блоке предохранителей F -SF8-	7,5 A	-	Панель управления мультимедийной системы -E380- блок управления электроники информирования 1 -J794-	30
9	-	Предохранитель 9 в блоке предохранителей F -SF9-	5 A	-	Блок управления комбинации приборов -J285- аналоговые часы -Y-	30
10	-	Предохранитель 10 в блоке предохранителей F -SF10-	5 A	-	Дисплей передней панели управления, индикации и выдачи информации -J685-	30
11	-	Предохранитель 11 в блоке предохранителей F -SF11-	7,5 A	-	Магнитола -R-	30
12	-	Предохранитель 12 в блоке предохранителей F -SF12-	5 A	-	Усилитель мобильного телефона -R86-1) крепление телефона -R126-1) блок управления устройства считывания чип-карт -J676-1) блок управления системы камеры заднего вида -J772-2) блок управления обзорной камеры -J928-2)	30

Указание t  1) до мая 2011 года
