Передача по радиоканалу температуры - NRF24L01 и DS18B20

Источник: AVRProject

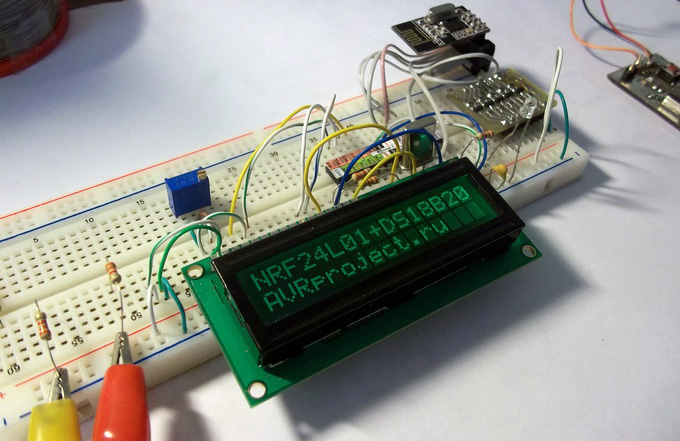

Небольшой проект с использованием радиомодулей NRF24L01. Задача проста - измерить температуру и отправить данные на приемник. Измерением температуры занимается цифровой датчик DS18B20. Измеренная температура, полученная на другой стороне приемником, выводится на ЖК дисплей. Хороший пример для демонстрации возможностей радиомодулей.

Передатчиком служит тестовая платка с atmega8, которая была собрана ранее. К ней дополнительно подключил датчик 18b20 к выводу PortC.0 с резистором подтяжки на 4,7 килоом

Схема передатчика:


Запитываться передатчик должен напряжением от 3 до 3,6 вольт (нижний предел 3 вольта для датчика температуры, а верхний - для NRF24L01). В моем случае все запитывалось подсаженным литий-ионным аккумулятором, в котором осталось 3,5 Вольт.


Приемник собран на макетке, схема подключения радиомодуля практически идентична, за тем исключением, что питание на него идет отдельно через понижающий стабилизатор на 3,3 вольта. Одно хорошо, что входы/выходы модуля толерантны к 5-и вольтовым уровням, поэтому схему согласования с контроллером делать не обязательно.

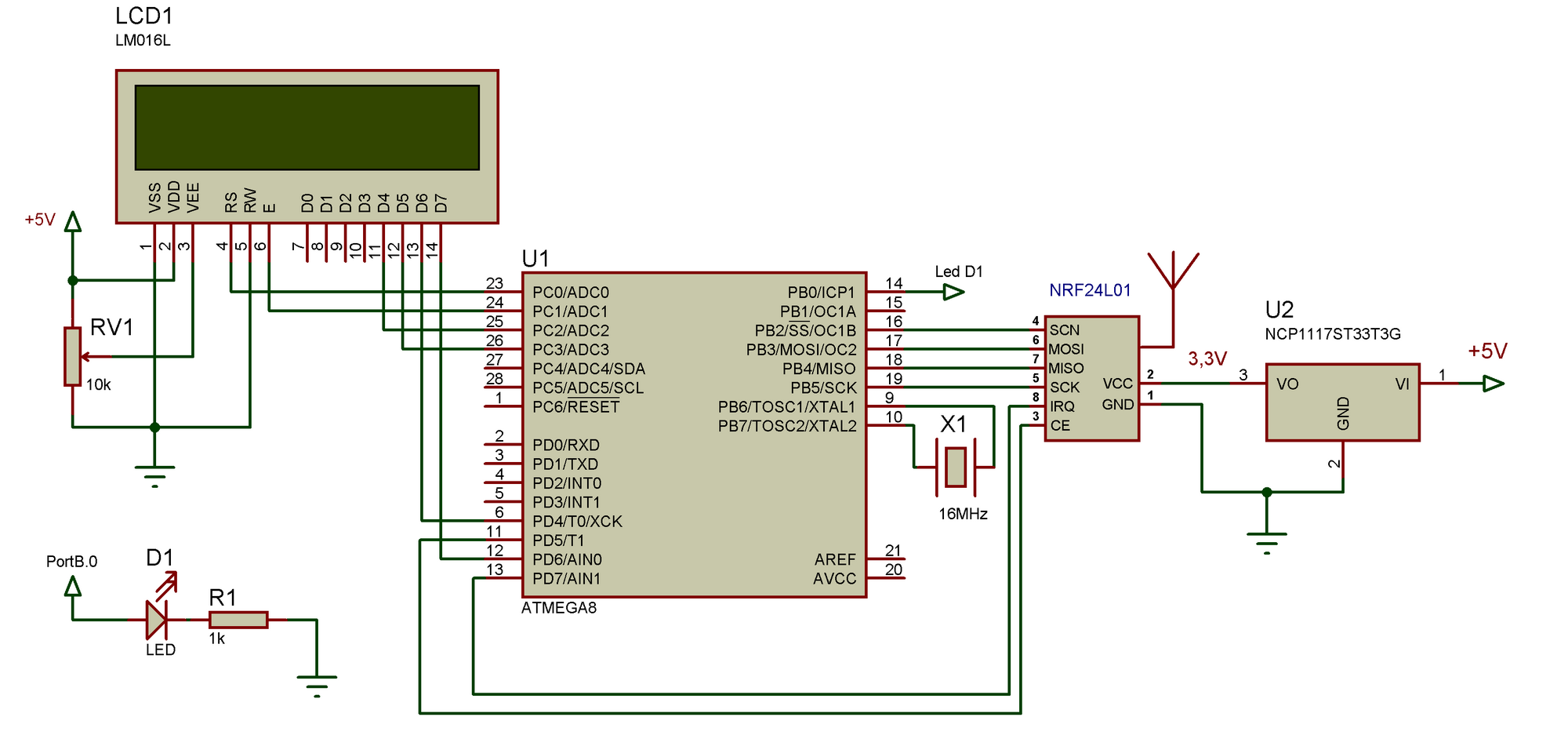

Схема приемника:

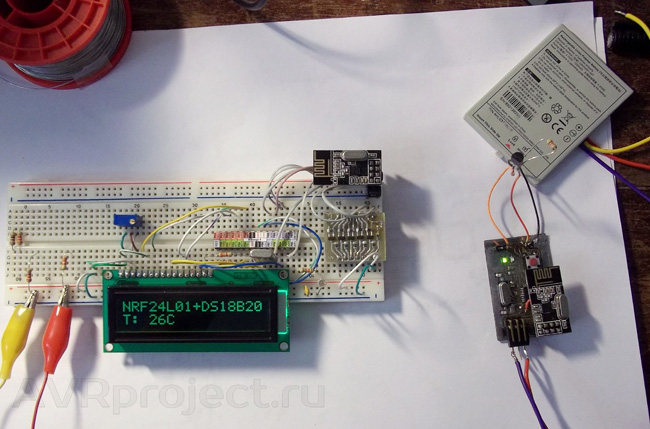

Вот как это выглядит в сборе у меня. Приемник расположен слева, передатчик-справа.

Что касается дальнобойности, то приемник "слышит" сигнал через 2 железобетонные стены (максимальное удаление по квартире). А вот третья стена его уже глушит (уносил передатчик на лестничную площадку), но тем не менее считаю что результат вполне неплохим, свою цену они отрабатывают на все 100%

Так как измеряюще/передающая часть работает автономно, запитываясь от аккумулятора, хорошо бы задействовать один из способов энергосбережения. Благо сам радиомодуль тоже умеет засыпать по команде. Но это пока только наметки на будущее.

Код для передатчика
Код для приемника

Дополнительная информация:

тут , тут и тут

Радиомодули nRF24L01 - ATMega8 - тут

Tutorial - nRF24L01 and AVR - тут
